Підключення роз'ємів передньої панелі комп'ютера

Давайте розберемо окремо кожен конектор:

• POWER SW (PWRBTN) — відповідає за кнопку включення комп'ютера;
• H. D. D. LED (+HDLED) — лампочка жорсткого диска, яка постійно моргає при роботі комп'ютера;
• POWER LED — і + (PLED) — індикатор позначає стан комп'ютера (включений або вимкнений);
• RESTART SW (RESET) — коннектор відповідає за кнопку перезавантаження;
• SPEAKER — динамік пищалка іноді теж присутній в панелі кабелів;

Куди все це потрібно підключати? Усі коннектори підключаться до одного порту, який знаходиться в нижньому правому куті материнської плати. Виробники зазвичай їх підписують такими позначеннями як: «F_PANEL» або просто «PANEL». На кожній материнській платі біля такої панелі є маленькі підпису куди треба вставляти.

Кнопка і індикатор живлення

Ця частина інструкції буде корисною, якщо ви вирішили зібрати комп'ютер самі, або ж вам довелося його розібрати, наприклад, для очищення від пилу і тепер ви не знаєте, що і куди підключати. Про безпосередньо роз'єми буде написано нижче.

Кнопка включення комп'ютера, а також світлодіодні індикатори на передній панелі підключаються за допомогою чотирьох (іноді трьох) коннекторів, які ви можете бачити на фотографії. Додатково може також бути коннектор для підключення динаміка, вбудованого в системний блок. Раніше було більше, але на сучасних комп'ютерах відсутня апаратна кнопка перезавантаження.

• POWER SW — перемикач живлення (червоний провід — плюс, чорний — мінус).
• HDD LED — індикатор роботи жорстких дисків.
• Power Led + і Power Led — — два коннектора для індикатора живлення.

Підключаються всі ці коннектори в одному місці на материнській платі, яке легко відрізнити від інших: зазвичай розташовується знизу, підписана словом на кшталт PANEL, а також має підпису, що і куди підключати. На картинці нижче я постарався докладно показати, як саме правильно підключити елементи передньої панелі згідно з легендою, аналогічним чином це можна повторити і на будь-якому іншому системному блоці.

Сподіваюся, з цим складнощів не виникне — все досить просто, а підписи однозначні.

Підключення USB портів на передній панелі

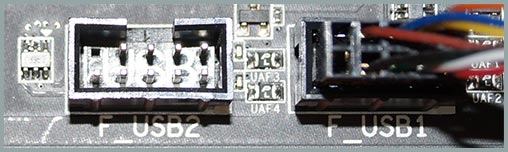

Для того, чтобы подключить передние USB порты (а также кард-ридер при его наличии), все что вам нужно сделать — найти соответствующие разъемы на материнской плате (их может быть несколько), которые выглядят как на фотографии ниже и воткнуть в них соответствующие коннекторы, идущие от лицевой панели системного блока. Ошибиться не получится: контакты там и там соответствуют друг другу, а коннекторы обычно снабжены подписями.

Зазвичай, різниці в тому, куди саме ви підключите передній роз'єм немає. Але для деяких материнських плат вона існує: так як вони можуть бути з підтримкою USB 3.0 і без неї (ознайомтеся з інструкцією до материнської плати або уважно читайте підпису).

Підключаємо вихід на навушники і мікрофон

Для підключення аудіо роз'ємів — виходу навушників на передній панелі, а також мікрофона використовується приблизно такий же роз'єм материнської плати, як для USB, тільки з дещо відмінним розташуванням контактів. В якості підпису шукайте AUDIO, HD_AUDIO, AC97, роз'єм зазвичай розташовується недалеко від аудіо чіпа.

Як і в попередньому випадку, щоб не помилитися досить уважно читати написи на те, що встромляєте і те, куди встромляєте. Втім, навіть у разі помилки з вашого боку, неправильно підключити роз'єми швидше за все не вийде. (Якщо після підключення навушники та мікрофон з передньої панелі все одно не працюють, перевірте налаштування пристроїв відтворення і запису в Windows).
