Подключение разъемов передней панели компьютера

Подключение разъемов передней панели компьютера

Подключение разъемов передней панели компьютера

Давайте разберем по отдельности каждый коннектор:

  • POWER SW (PWRBTN) — отвечает за кнопку включения компьютера;
  • H.D.D.LED (+HDLED) — лампочка жесткого диска, которая постоянно моргает при работе компьютера;
  • POWER LED и + (PLED) — индикатор обозначающий состояние компьютера (включен или отключен);
  • RESTART SW (RESET) — коннектор отвечающий за кнопку перезагрузки;
  • SPEAKERдинамик пищалка иногда тоже присутствует в панели кабелей;

Куда все это нужно подключать? Все коннекторы подключатся к одному порту, который находится в нижнем правом углу материнской платы. Производители обычно их подписывают такими обозначениями как: «F_PANEL» или просто «PANEL». На каждой материнской плате возле такой панели есть маленькие подписи куда что нужно вставлять.

Кнопка и индикатор питания

Эта часть инструкции будет полезной, если вы решили собрать компьютер сами, или же вам довелось его разобрать, например, для очистки от пыли и теперь вы не знаете, что и куда подключать. Про непосредственно разъемы будет написано ниже.

Кнопка включения компьютера, а также светодиодные индикаторы на передней панели подключаются с помощью четырех (иногда трех) коннекторов, которые вы можете видеть на фотографии. Дополнительно может также быть коннектор для подключения динамика, встроенного в системный блок. Раньше было больше, но на современных компьютерах отсутствует аппаратная кнопка перезагрузки.

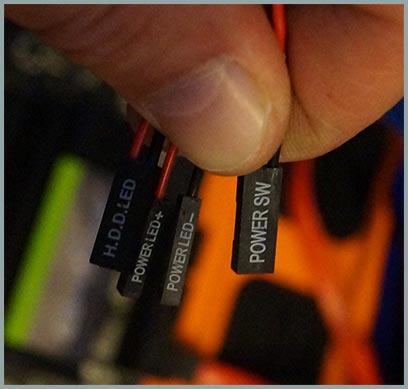

Подключение кнопки питания и индикаторов

  • POWER SW — переключатель питания (красный провод — плюс, черный — минус).
  • HDD LED — индикатор работы жестких дисков.
  • Power Led + и Power Led — — два коннектора для индикатора питания.

Подключаются все эти коннекторы в одном месте на материнской плате, которое легко отличить от других: обычно располагается снизу, подписано словом наподобие PANEL, а также имеет подписи, что и куда подключать. На картинке ниже я постарался подробно показать, как именно подключить правильно элементы передней панели в соответствии с легендой, аналогичным образом это можно повторить и на любом другом системном блоке.

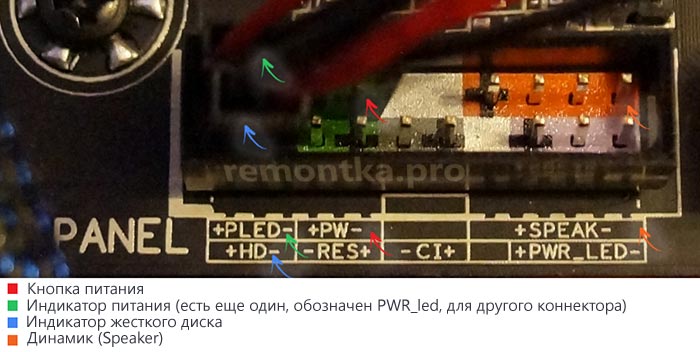

Коннекторы передней панели

Надеюсь, с этим сложностей не возникнет — все достаточно просто, а подписи однозначны.

Подключение USB портов на передней панели

Порты спереди компьютера

Для того, чтобы подключить передние USB порты (а также кард-ридер при его наличии), все что вам нужно сделать — найти соответствующие разъемы на материнской плате (их может быть несколько), которые выглядят как на фотографии ниже и воткнуть в них соответствующие коннекторы, идущие от лицевой панели системного блока. Ошибиться не получится: контакты там и там соответствуют друг другу, а коннекторы обычно снабжены подписями.

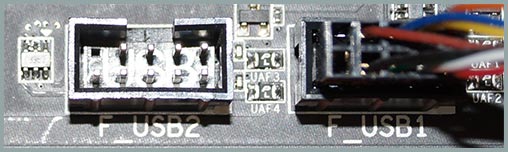

Подключение передних USB  портов

Обычно, разницы в том, куда именно вы подключите передний разъем нет. Но для некоторых материнских плат она существует: так как они могут быть с поддержкой USB 3.0 и без нее (ознакомьтесь с инструкцией к материнской плате или внимательно читайте подписи).

Подключаем выход на наушники и микрофон

Для подключения аудио разъемов — выхода наушников на передней панели, а также микрофона используется примерно такой же разъем материнской платы, как для USB, только с несколько отличающимся расположением контактов. В качестве подписи ищите AUDIO, HD_AUDIO, AC97, разъем обычно располагается недалеко от аудио чипа.

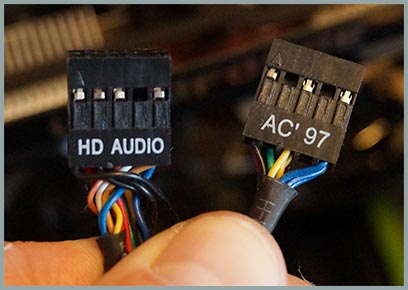

Коннекторы аудио

Как и в предыдущем случае, чтобы не ошибиться достаточно внимательно читать надписи на том, что втыкаете и том, куда втыкаете. Впрочем, даже при ошибке с вашей стороны, неправильно подключить разъемы скорее всего не получится. (Если после подключения наушники или микрофон с передней панели все равно не работают, проверьте настройки устройств воспроизведения и записи в Windows).





http://remontka.pro/pc-front-panel-connect/
